Zestaw stempli i matryc offsetowych, znany również jako zagięcia Z lub Joggles, jest w stanie wykonać dwa zagięcia w tym samym czasie. Jest to rozwiązanie do zastosowań wymagających łączenia ze sobą materiałów lub gdy trzeba wykonać drugie zagięcie, które nie będzie kolidować z pierwszym zagięciem.
Zalety ▶ Łatwe i szybkie gięcie pudełek ▶ Łatwy demontaż gotowego profilu ▶ Kompatybilność z wykrojnikami/narzędziami górnymi ▶ Możliwość produkcji indywidualnej
Zalety Produkcja w dwóch lub trzech skokach Redukcja śladów dzięki dociskowi sprężynowemu Aktywne komponenty są hartowane Wysoka powtarzalność dzięki zintegrowanemu zderzakowi Testowanie działania i regulacja poprzez zagięcia próbne - z arkuszami próbnymi Odpowiednie dla Grubość materiału do minimum 4,0 mm średnica wewnętrzna: 2,5 mm x grubość materiału dla stali i aluminium 3,0 mm x grubość materiału dla stali nierdzewnej
Tonaż 150 kN/m max. Materiał 42Cr: 900-1150 N/mm2 Zalety - Możliwość gięcia profili zamkniętych - Możliwość produkcji dużych profili ceowych - Łatwy demontaż - Produkcja indywidualna
Prasa krawędziowa rolla-v matrycuje bez zarysowań, najlepiej przy zginaniu nałożyć folię na powierzchnię przedmiotu obrabianego. a my polecimy Ci odpowiedni rozmiar matrycy roll-v w zależności od wyginanej płyty.
Regulowane matryce typu Shim Regulowane dolne matryce można uznać za jeden z najbardziej wszechstronnych dodatków do prasy krawędziowej. Za pomocą tego typu narzędzia można rozmieścić otwory od 6,35 mm do 381 mm. Przekładki są dostarczane w celu wykonania wymaganego otworu. Szczelinowe elementy dystansowe umożliwiają łatwe wyjmowanie w celu zmiany otworu matrycy. Gdy nie są używane, elementy dystansowe są umieszczane po bokach bloku matrycy. Matryce te mogą być dostarczane w pełnych długościach lub podzielone na sekcje dla łatwiejszej obsługi.
Prosty rozmiar ostrza: 835*146*26mm, 90 stopni. materiał to 42CrMo4, twardość to HRC47+/-3
Prosty rozmiar ostrza: 835*175*40mm, 60 stopni. materiał to 42CrMo4, twardość to HRC47+/-3
Prosty rozmiar ostrza: 835*146*26mm, 90 stopni. materiał to 42CrMo4, twardość to HRC47+/-3
Prosty rozmiar ostrza: 835*145*32mm, 60 stopni. materiał to 42CrMo4, twardość to HRC47+/-3

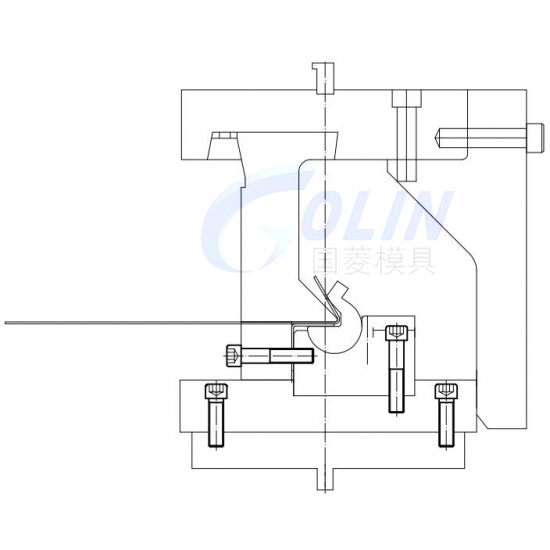

Wykrojniki rotacyjne
Wykrojniki rotacyjne są doskonałym rozwiązaniem w zakresie narzędzi specjalnych z licznymi korzyściami związanymi z gięciem. Ponieważ tonaż rozprasza się wraz z ruchem krzywki obrotowej, aplikacja wymaga mniejszego tonażu i znacznie ułatwia operatorom gięcie blach. W niektórych przypadkach użycie narzędzia obrotowego może obniżyć koszty pracy o połowę, gdy tradycyjnie wymagany jest więcej niż jeden operator, i poprawia bezpieczeństwo. W zastosowaniach kosmetycznych gięcie obrotowe znacznie zmniejsza tonaż i znakowanie części, więc arkusze mogą wymagać mniejszej ochrony i mają lepszy wygląd.
Cechy matryc obrotowych:
Większe bezpieczeństwo większych części dzięki kontrolowanemu biczowaniu
materiału Zmniejszone oznakowanie materiału, ponieważ tonaż na ramieniu matrycy jest zmniejszony, a ścieranie jest mniejsze
Zmniejszony tonaż na wniosek o 50% lub więcej
Potencjalne zmniejszenie zapotrzebowania na siłę roboczą
pochodzenia produktu:
MaanshanMarka:
Golinprzystań:
Shanghai portkolor:
Silverczas prowadzenia:
15-20 days after receiving the depositZapłata:
T/T, Western union
Materiał: 42CrMo
Twardość: HRC47 +/- 3 Hartowanie: Obróbka
cieplna całego ciała
Opakowanie: Multi sklejka
Golin zajmuje się obróbką blach i zajmuje się produkcją oraz sprzedażą narzędzi do gięcia i stołów do wyginania. Golin może dostarczyć stemple i matryce do każdego typu prasy krawędziowej. Narzędzia te wykonane są z hartowanych i szlifowanych wysokiej jakości stali C45 i 42CrMo. Nasz asortyment obejmuje takie typy narzędzi jak: Amada / Promecam, Trumpf / Wila, Bystronic/Beyeler, typ LVD, typ amerykański. Golin posiada własny dział R&D specjalizujący się w projektowaniu zaawansowanych technologicznie rozwiązań, przy wsparciu naszego działu technicznego jesteśmy w stanie zaprojektować i dostarczyć specjalne stemple i matryce oraz opracować odpowiednie rozwiązanie dla Twojego projektu gięcia. Dostarczane przez naszą firmę narzędzia do pras krawędziowych są wydajne i trwałe, dzięki umiejętności wykorzystania najnowocześniejszych technologii oraz gwarancji wysoko wykwalifikowanych pracowników.
ROZMIAR:
Standardowa długość oprzyrządowania do pras krawędziowych Golin to:
Dwa rodzaje L835mm i S415mm. W zależności od długości stołu roboczego prasy krawędziowej jest on używany w połączeniu.
Standardowy rozmiar segmentacji to:
Górna matryca: 100 (po lewej) 10, 15, 20, 40, 50, 200, 300, 100 (po prawej) = 835mm (zestaw)
■ Oprócz powyższej standardowej długości, jeśli chcesz dostosować specjalną długość, wyjaśnij.
Dolny model: 10,15,20,40,50,100,200,400=835mm (zestaw)
■ Oprócz powyższej standardowej długości, jeśli chcesz dostosować specjalną długość, wyjaśnij.
FAQ
1. P: Czy jesteś fabryką lub firmą handlową? Jak masz doświadczenie w wytłaczaniu w fabryce?
Odp.: jesteśmy fabryką. 15 lat doświadczenia w produkcji. Wiodący dostawca w mieście Maanshan.
2. P: Czy możesz umieścić logo mojej marki na tych produktach?
Odp.: tak, możemy.
3. P: Jaka jest minimalna ilość zamówienia (MOQ) dla Twojej usługi OEM?
Odp .: MOQ to 1 szt.
4. P: Kiedy możesz wysłać produkty po dokonaniu płatności?
Odp .: Czas produkcji wynosi zwykle 15-25 dni.
Prosty rozmiar ostrza: 835*146*26mm, 90 stopni. materiał to 42CrMo4, twardość to HRC47+/-3
Struktura stołu z kompensacją odbicia prasy krawędziowej może obiecać precyzję gięcia pod kątem kąta i prostoliniowości podczas zginania przedmiotu obrabianego
ten rozmiar stołu koronującego wynosi 95 * 90 mm, matryca pojedyncza v, samocentrujące matryce 2v są odpowiednie dla tego typu. ta tablica jest z silnikiem i możemy dokonać modyfikacji zgodnie ze specyfikacją twojego urządzenia.
Regulowane matryce typu Shim Regulowane matryce dolne mogą być uważane za jeden z najbardziej wszechstronnych dodatków do prasy krawędziowej. Za pomocą tego typu narzędzia można rozmieścić otwory od 6,35 mm do 381 mm. Przekładki są dostarczane do wykonania wymaganego otworu. Przekładki szczelinowe pozwalają na łatwy demontaż w celu zmiany otworu matrycy. Gdy nie są używane, przekładki są umieszczane po bokach bloku matrycy. Te matryce mogą być dostarczane w pełnych długościach lub dzielone w celu łatwiejszej obsługi.
Prosty rozmiar ostrza: 835*146*26mm, 90 stopni. materiał to 42CrMo4, twardość to HRC47+/-3
V80 do gięcia blachy 10 mm, rozmiar matrycy: 835 * 95 * 80 mm, 85 stopni. Waga to 33,5 kg. materiał to 42CrMo4, twardość to HRC47+/-3. dla kąta i otworu V możemy wykonać go zgodnie z twoją prośbą o gięcie.
Regulowany system matryc uzyskujący różne otwory v na tej samej prasie krawędziowej. Dzięki tej modułowości możliwe jest uzyskanie różnych promieni i kątów gięcia. Regulowane matryce serii Die System umożliwiają wygodne gięcie blach o różnych grubościach w jednej konfiguracji. Różne szerokości (otwory „V”) można łatwo i szybko regulować zgodnie z wymaganymi specyfikacjami dzięki paskom regulacyjnym. dostępne z różnymi otworami w zależności od grubości giętej blachy. Ruch części ruchomych na 3 sposoby: system Shim Style, system ręczny i system zmotoryzowany. Oprócz systemu Shim Style sprzęt składa się z 3 kluczowych części: konstrukcji matrycy, konstrukcji nośnej i prętów regulacyjnych. Wspornik może być dostarczony z różnymi trzpieniami.
Regulowane matryce typu Shim Regulowane dolne matryce można uznać za jeden z najbardziej wszechstronnych dodatków do prasy krawędziowej. Za pomocą tego typu narzędzia można rozmieścić otwory od 6,35 mm do 381 mm. Przekładki są dostarczane w celu wykonania wymaganego otworu. Szczelinowe elementy dystansowe umożliwiają łatwe wyjmowanie w celu zmiany otworu matrycy. Gdy nie są używane, elementy dystansowe są umieszczane po bokach bloku matrycy. Matryce te mogą być dostarczane w pełnych długościach lub podzielone na sekcje dla łatwiejszej obsługi.
JAKOŚĆ I PRECYZJA Optymalne materiały 42 CrMo4, ulepszone do 1100 – 1200 N/mm 2 C45, ulepszone do 800 – 850 N/mm 2 C45, 650 – 800 N/mm² Promień gięcia/promień wejścia, hartowane do 52–55 HRC Precyzyjnie szlifowane Gwarantowana wymienność i równoległość Mocowanie stempla/narzędzia w dwóch różnych modelach Prosty zacisk w segmentach < 12,5 kg Agrafka przy segmentach > 12,5 kg Samocentrujące Możliwość stosowania po obu stronach Oznaczenie narzędzia ze wszystkimi informacjami technicznymi
Prasy zaciskowe do zaciskania hamulca ze sprężyną do spłaszczenia, możemy zmienić otwór v według grubości gięcia klienta. Etap gięcia: 1. najpierw kąt gięcia 2.flatowanie
Rozmiar ostrzy metalowych wynosi 1100 * 80 * 20mm, materiał ostrzy to Cr12Mov i 6CrW2Si, twardość: HRC52-60,
Narzędzia do pras krawędziowych w stylu amerykańskim, nasze niestandardowe amerykańskie narzędzia wszystkich typów. Konfigurowalne matryce do pras krawędziowych są dostosowane do wszelkich potrzeb w zakresie formowania!
